HCME0995大電流SMT功率電感器DELTA臺達

發布時間:2024-09-29 10:24:01     瀏覽:1084

Electrical Characteristics @ 25℃, 100kHz, 1V

Delta P/NL
(nH)
±15%
Li
(nH)
MIN
   DCR
   (m2)
   ±10%
Isat1
(A)

   Ir2
   (A)
25℃100℃125℃
HCME0995-101100 70    0.125 90    73    67    63
HCME0995-151150 105 61    49    45

 HCME0995大電流SMT功率電感器DELTA臺達

  HCME0995系列是臺達(Delta)生產的一種大電流SMT功率電感器,主要用于處理高電流應用。以下是其主要特點和參數:

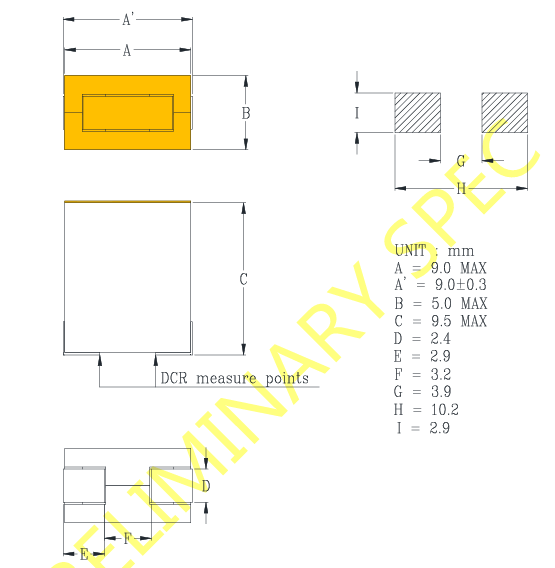

  1. 機械尺寸

  外形尺寸:

  A:9.0 mm (最大值)

  A':9.0±0.3 mm

  B:5.0 mm (最大值)

  C:9.5 mm (最大值)

  D:2.4 mm

  E:2.9 mm

  F:3.2 mm

  G:3.9 mm

  H:10.2 mm

  I:2.9 mm

  電感器的尺寸緊湊,適合表面貼裝(SMT)技術,可以高效利用PCB空間。

  2. 電氣特性(在25°C、100kHz、1V條件下測試)

  有兩種型號:

  HCME0995-101:

  電感值(L):100 nH(±15%)

  飽和值(Li):70 nH(±10%)

  直流電阻(DCR):0.125 mΩ

  飽和電流(Isat):在25°C時為90A,100°C時為73A,125°C時為67A

  溫升電流(Ir):63A

  HCME0995-151:

  電感值(L):150 nH(±15%)

  飽和值(Li):105 nH(±10%)

  直流電阻(DCR):0.125 mΩ

  飽和電流(Isat):在25°C時為61A,100°C時為49A,125°C時為45A

  溫升電流(Ir):63A

  3. 關鍵說明:

  1. Isat 是電感器飽和時導致電感值降到 Li 的電流。

  2. Ir 是電感器表面溫度上升到約 40°C 時的電流。

  3. 工作溫度范圍:-40°C 到 125°C(包括自溫升)。

  4. 應用場景

  這種電感器廣泛用于大電流場景,如電源管理系統、DC/DC轉換器、伺服電機驅動和電池管理系統,具有低直流電阻和高飽和電流特性,能夠承受較大的電流而不發生電感衰減。

深圳市立維創展科技有限公司,授權代理銷售DELTA臺達電感產品系列,大量現貨庫存。
