2065系列12G-SDI兼容BNC連接器Winchester
發布時間:2025-07-21 08:49:25 瀏覽:423
產品亮點
12G-SDI 兼容:支持高達 12Gbps 的傳輸速率,滿足 4K UHD 視頻標準
全壓接設計:適用于模擬與數字電纜,現場可安裝
高耐用性:插拔壽命 ≥ 500 次,中心觸點保持力 ≥ 6 磅
廣泛適配:兼容 Belden、West Penn/CDT、Gepco 等主流品牌電纜
系列內適配器可選:支持多種安裝方式(直插、直角、穿墻等)
可定制電纜組件:支持按需提供預制線纜
機械性能:
阻抗75Ω
電壓等級500V RMS
接口標準MIL-STD-348(75Ω版本)
耦合機制≥ 100 磅保持力
溫度范圍-65°C 至 +165°C
應用場景
廣播級 4K/8K 視頻傳輸
現場制作、演播室、轉播車
高可靠性軍工或工業視頻鏈路
型號:
For Cables
Part # | Belden | West Penn/CDT | Gepco | Others |
2065-1-9 | 9209A | |||
2065-2-9 | 1505A,1506A,9259 | 819,25819,815 | VPM2000,VPM2000TS,VE61859 | |
2065-15-9 | 8281 | P806 | VP618PE,VP6ooo,VP61BTK | WE724 |
2065-7-9 | 8241 | VJ59U | RG-59,RG-210 | |
2065-8-9 | 7731A,8213 | VHD1100 | ||
2065-10-9 | 1694A,1695A | 6350,256350,WP6355 | VSD2001,VSD2001TS | |
2065-11-9 | 1855A,1865A | HD825,HD25825,WP8255,WP258255 | VDM230,VEM250 | |
2065-29-9 | 279R,1279P | |||
2065-28-9 | 1520A,179DT | RG-179,RG-187 |
Cabling
Part # | Crimp Die | Crimp Die | Trim Code | Bulk Pack |
2065-1-9 | KTH-2261 | KTH-5003 | 3-661-1 | |
2065-2-9 | KTH-2261 | KTH-5003 | 3-661-1 | Yes |
2065-15-9 | KTH-2119 | KTH-5002 | 3-661-4 | |
2065-7-9 | KTH-2261 | KTH-5003 | 3-661-1 | Yes |
2065-8-9 | KTH-2004 | KTH-5004 | 3-661-3 | |
2065-10-9 | KTH-2325 | KTH-5017 | 3-661-1 | Yes |
2065-1-9 | KTH-2025 | KTH-5003 | 3-661-1 | Yes |
2065-29-9 | KTH-2276 | KTH-5001 | 3-661-1 | Yes |
2065-28-9 | KTH-2258 | KTH-5001 | 3-661-1 | Yes |
Within Series Adapters
Part # | Adapter Ends | Dimensions A | Dimensions B | Mounting |
2029-9-9 | Bulkhead,Jack-Jack | 1.28 in,32.5mm | 0.69 D in,17.5 Dmm | A |
2029-15-9 | Jack-Jack | 1.28 in,32.5mm | 0.44 D in,11.2 Dm | |
2029-16-9 | Jack-Plug-Jack | 1.28 in,32.5mm | 1.06 in,26.9mm | |
2029-17-9 | Bulkhead,Jack-Jack,iso.ground | 1.28 in,32.5mm | 0.63 D in,16.0 mm | A |
2029-20-9 | Jack-Plug,Right Angle | 0.90 in,22.9 mm | 1.03 in,26.2 mm |
Terminations
Part# | Dimensions A Dimensions B Notes |
2555-3-32 | 1.00 in,25.4 mm 0.57 D in,14-5 Dmm 75 ohm,0.1%,12 watt |
Winchester是一家高可靠性連接器制造廠商,具備AS9100和AS7003航空航天質量體系認證,為全球客戶提供同軸線纜、微波連接器產品。其產品被廣泛應用于軍用、航空航天、通信測試領域。
深圳市立維創展科技有限公司,授權代理Winchester連接器產品,歡迎咨詢。
推薦資訊
Glenair? Super ITS-RG系列連接器插座配備RadGrip?橡膠連接螺母蓋,特別適合極端環境的現場技術應用,例如北極情況下的地球物理勘探。Super ITS?-RG RadGrip橡膠包覆插頭連接器具備寬闊、有利于抓握的城堡形結構及其突起的拇指拉片。

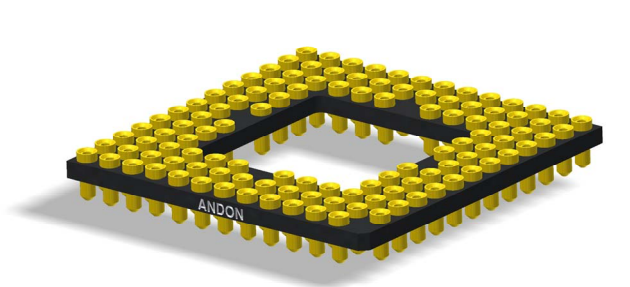

ANDON圖像傳感器插座直接焊接到大量具有高穩定性的主板上。后來根據需要,傳感器可以插入或拔出插座,甚至可以輕松升級。
