石英晶體是如何制造的?石英晶振的生產工藝Q-Tech

發布時間:2025-07-29 09:06:56     瀏覽:325

  一、起始材料與關鍵組件

  精密石英晶體振蕩器的核心是石英晶體諧振器,由合成石英棒制成。石英晶體是二氧化硅的結晶形式,經精密加工成薄片后,表面鍍有金屬電極并封裝,用于穩定電子設備的頻率。

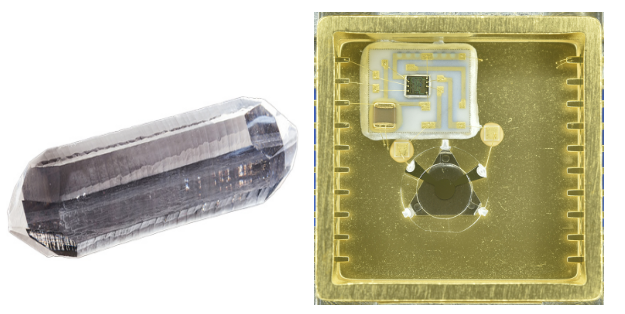

  高純度合成石英棒:在高壓高溫環境下緩慢生長,沉積在超純石英“種子”上,確保極低雜質和缺陷,具有極高的Q值(品質因數)。

石英晶振的生產工藝

  二、石英晶體諧振器制造流程

  1. 晶向測定

  使用X射線束照射石英棒,通過布拉格反射角測定晶格方向,確保最優壓電性能。

  2. 切割與整圓

  按精確角度鋸切石英棒,形成矩形毛坯,再加工成圓形。

  關鍵步驟:切割后需重新測量布拉格反射角,確保精度,否則將影響良率。

  3. 研磨與拋光

  分級研磨:先用粗磨料快速減薄坯料,再逐步換用細磨料提升表面光潔度。

  最終拋光:采用氧化鈰等超細拋光劑,使晶體透明無缺陷,再經化學刻蝕清洗。

  4. 金屬電極沉積(底鍍)

  真空鍍膜:在超凈環境中,將金屬(如金或銀)蒸發沉積到石英表面,形成電極。

  頻率微調:鍍層厚度影響晶體質量,需預留調整空間以便后續精確校準。

  5. 封裝與測試

  將晶體裝配至支架,密封在真空或惰性氣體環境中以隔絕污染,確保長期穩定性。

  三、關鍵工藝要求

  高精度切割:晶向誤差需控制在極低范圍。

  無缺陷表面:研磨拋光工藝直接影響頻率穩定性。

  潔凈生產環境:避免塵埃污染,尤其在鍍膜和封裝環節。

深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
