Connor-Winfield VBLD861-100.0M超低相位噪聲VCXO
發布時間:2025-08-15 08:44:26 瀏覽:1398
Connor-Winfield VBLD861系列,是一款超低抖動壓控晶體振蕩器(VCXO),采用9×14mm SMT封裝,工作電壓3.3V,頻率范圍80-125MHz,提供±20ppm牽引范圍,具有60fs的優異抖動性能。
該產品采用三次泛音高Q晶體設計,相位噪聲極低(本底噪聲<-160dBc),能有效抑制機械振動干擾,并支持商業級和工業級溫度范圍(如-40~85°C)。主要應用于需要高精度時鐘信號的設備,如通信設備、網絡設備等。
關鍵特性:
供電電壓:3.3V ± 5% (3.135V ~ 3.465V)
輸出邏輯:LVCMOS
頻率范圍:80MHz ~ 125MHz(支持80.0M、81.92M、100.0M、119.0M、122.88M、125.0M)
頻率穩定性:±10ppm(溫度)、±0.2ppm(電壓)、±5ppm(老化10年)
牽引范圍:±20ppm(典型),±5ppm(絕對APR)
抖動性能:60fs RMS(典型)、100fs RMS(最大)
相位噪聲:-80dBc/Hz(10Hz)、-165dBc/Hz(1MHz)
工作溫度:0~85°C、0~70°C、-40~85°C、-20~70°C
封裝尺寸:9×14mm SMT(表面貼裝)
控制電壓(Vc)范圍:0.3V ~ 2V(1.65V 中點)
牽引斜率:15ppm/V(Vc=1.65V)
調制帶寬:10kHz(3dB)
啟動時間:≤10ms

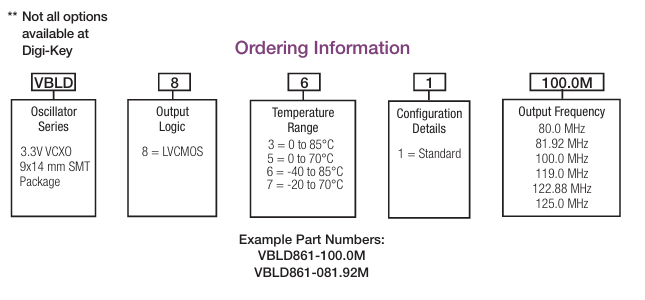

訂購指南:
相關型號:
VBLD861-080.0M
VBLD861-081.92M
VBLD861-100.0M
VBLD861-122.88M
VBLD861-125.0M
更多Connor-Winfield晶振產品可咨詢立維創展。
