晶體振蕩器指南:OCXO、TCXO、VCXO及時鐘振蕩器
發布時間:2025-08-22 09:20:47 瀏覽:3586
晶體振蕩器有多種類型,最常見的晶體振蕩器主要包括OCXO、TCXO、VCXO和XO。每種類型在不同的應用場景中有不同的用途。應用范圍包括衛星通信、軍事與國防、電信等領域。?高性能VCO選型推薦

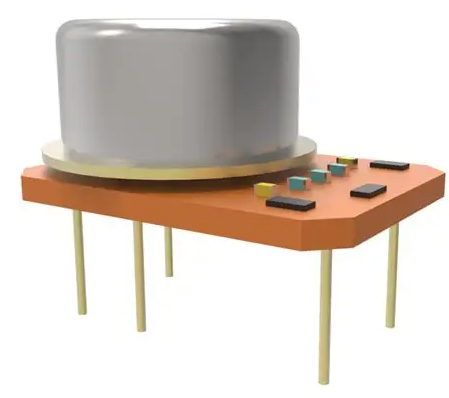

1、恒溫晶體振蕩器(OCXO)
溫度穩定性:±1 x 10??到±1 x 10??。
老化率:±2 x 10??/year到±2 x 10??/year。
功耗:在環境溫度為+25°C時,穩態功耗為1.5W到2.0W。
工作原理:通過內部小型恒溫箱控制溫度,保持晶體和關鍵部件的溫度恒定。
應用場景:適用于需要極高溫度穩定性的場合。
雙恒溫箱OCXO(DOCXO):提供更高的穩定性(±1 x 10?1?到±5 x 10?11),但體積更大、功耗更高、價格更貴。
2、溫度補償晶體振蕩器(TCXO)
溫度穩定性:±0.20ppm到±2.0ppm。
老化率:±0.50ppm/year到±2ppm/year。
工作原理:通過溫度敏感網絡(通常使用熱敏電阻)來補償溫度變化,調整頻率。
應用場景:適用于需要較好溫度穩定性的場合,但要求不如OCXO嚴格。
3、電壓控制晶體振蕩器(VCXO)
頻率調整范圍:±10ppm到±2000ppm。
老化率:±1ppm/year到±5ppm/year。
工作原理:通過外部電壓調整頻率,使用變容二極管(varactor)來實現頻率變化。
應用場景:適用于頻率調制(FM)和鎖相環(PLL)系統。
4、時鐘振蕩器(XO)
老化率:±1ppm/year到±5ppm/year。
校準公差:對于AT型晶體,通常為±10ppm。
頻率調整范圍:±10ppm到±20ppm。
工作原理:依靠石英晶體本身的溫度穩定性,通過校準實現頻率調整。
應用場景:適用于對溫度穩定性要求不高的場合。
