Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封裝)

發布時間：2025-09-05 08:55:23 瀏覽：1248

　　Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO(5×7mm封裝)

Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO

　　1. 核心特性

　　尺寸與封裝：

　　TB系列：5.0×7.0mm，10 Pad(支持三態使能/禁用功能)。

　　TVB系列：5.0×7.0mm，4 Pad(無使能功能)。

　　頻率穩定性：

　　±0.28 ppm(10–50 MHz)

　　±0.50 ppm / ±1.00 ppm / ±2.00 ppm(10–100 MHz)

　　溫度范圍：

　　0~85°C、0~70°C、-40~85°C、-20~70°C(通過型號第3位數字區分)。

　　工作電壓：3.3Vdc，支持 LVCMOS 或 Clipped Sinewave 輸出。

　　低噪聲性能：

　　相位噪聲：低至 -158 dBc/Hz(100 kHz偏移，10 MHz頻點)。

　　抖動：< 0.50 ps RMS(集成相位抖動)。

　　2. 關鍵參數

　　電氣特性

　　參數范圍/值備注

　　輸出頻率范圍10–100 MHz分型號支持不同頻段(見文檔)

　　供電電壓 (Vcc)3.135–3.465 Vdc典型值 3.3V

　　供電電流 (Icc)LVCMOS: 2.1–12 mA隨頻率升高增大

　　控制電壓 (VCTCXO)0.3–3.0 Vdc斜率±8 ppm/V(選項4/5)

　　啟動時間≤10 ms

　　環境與可靠性

　　振動/沖擊：符合 MIL-STD-883E 標準。

　　焊接工藝：RoHS 無鉛兼容，推薦回流焊溫度曲線(見文檔第6頁)。

　　長期穩定性：

　　老化率：±3.0 ppm(20年壽命)。

　　焊接后頻偏：±1.0 ppm(恢復1小時后測量)。

　　典型應用

　　IEEE 1588 PTP(精確時間協議)。

　　同步以太網(ITU-T G.8262)。

　　無線通信(Small Cells、GPS)。

　　測試測量設備。

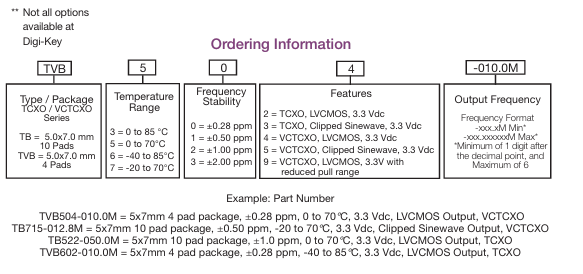

　　3. 型號訂購指南：

Connor-Winfield TBxxx/TVBxxx系列TCXO/VCTCXO選型指南

更多Connor-Winfield晶振產品可咨詢立維創展。
