HS1000系列是KU頻段鎖相環(PLL)緊湊型高穩定性的低噪聲放大器(LNB)，專為高穩定性的衛星通信應用設計。
產品規格：
噪聲系數：0.7 - 0.9 dB typ.at room temp. @ CF (0.8 - 1.0 dB max.)
本振穩定性：±2 kHz 到 ±5 kHz(取決于型號)。
相位噪聲(SSB)最大值：
-70 dBc/Hz @ 1 kHz
-75 dBc/Hz @ 10 kHz
-90 dBc/Hz @ 100 kHz
輸入VSWR：2.5 : 1(最大值)。
輸出VSWR：2.2 : 1(最大值)。
增益：典型值60 dB，最小值55 dB，最大值65 dB。
增益平坦度：≤5 dB(全頻段)。
輸出P1dB：≥4 dBm。
電源與物理參數：
供電電壓：+12V 到 +24V DC。
電流：最大300 mA。
輸入端口(防水)：WR-75波導凹槽。
輸出端口(防水)：F-型連接器(75歐姆)或N-型連接器(50歐姆)。
尺寸(長 x 寬 x 高)：110 mm x 42 mm x 42 mm。
重量：300 g。
工作溫度：-40°C 到 +60°C。
存儲溫度：-40°C 到 +60°C。
頻率范圍：
HS1000A：工作頻段為11.70 12.20 GHz，本振頻率為10.75 GHz，IF頻率為950 1450 MHz。
HS1000B：工作頻段為12.25 12.75 GHz，本振頻率為11.30 GHz，IF頻率為950 1450 MHz。
HS1000C：工作頻段為10.95 11.70 GHz，本振頻率為10.00 GHz，IF頻率為950 1700 MHz。
此LNB適用于需要高穩定性和低相位噪聲的衛星接收系統，在嚴苛環境中也能正常工作，適合戶外應用。

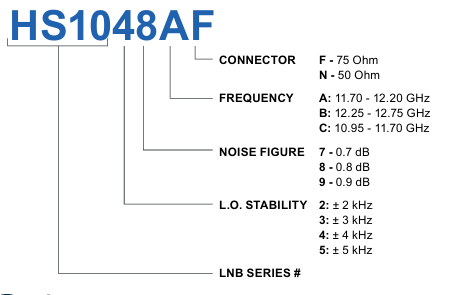

訂購指南：
