　　1、柔性電路成本影響因素分析

　　柔性及剛柔結合電路的兩大核心成本要素在于銅層數量和物理尺寸。為降低銅層數，可采用盲埋孔或微孔技術，并優化零件排布——面板利用率越高，成本效益越顯著。值得注意的是，選擇柔性產品的交鑰匙組件方案雖會增加直接材料成本，但能顯著降低內部裝配成本(最高可節省30%)并提升產品可靠性。具體實施方案建議參考《Minco柔性電路設計指南》或聯系技術顧問。

　　2、柔性電路標準生產規格尺寸

　　面板加工尺寸

　　標準制造面板規格為18"×24"(457×610mm)，有效工作區16.5"×22"(419×559mm)。針對特殊需求可提供定制化面板方案。若單件尺寸超過5"，建議進行DFM評估——細微的布局調整可能帶來顯著成本優化。

　　最大電路尺寸

　　支持定制化生產，單件最大長度可達5英尺(約1.5米)。復雜大型電路建議提前進行工藝可行性分析。

　　3、柔性電路可彎曲半徑和次數

　　彎曲半徑規范

　　單層電路：≥6×材料厚度(IPC標準)

　　多層電路：≤24×材料厚度(含靜態支撐層) 實際應用中需綜合考慮： ? 動態/靜態彎曲類型

　　? 預期彎曲次數

　　? 環境應力因素

　　特別警示：多層電路建議采用受控彎曲成型工藝，避免銳角折痕導致的導體斷裂。

　　彎曲壽命

　　動態應用必須使用單層結構。高頻次彎曲場景建議：

　　采用≥10×厚度的彎曲半徑

　　配套專用成型治具

　　避免手工彎折操作

　　4、焊接到柔性電路的工藝要點

　　柔性基材具有吸濕特性(常態下含水率0.2%-0.5%)，必須執行：

　　125℃預烘烤(2-4小時)

　　真空包裝存儲(≤30%RH)

　　未嚴格除濕可能導致：

　　焊接分層(爆板風險↑300%)

　　焊盤剝離強度下降40%

　　5、針對柔性電路的成本優化策略

　　實施價值工程可降低15%-25%成本：

　　層數最小化(例：2個雙層電路替代1個四層方案)

　　面板利用率最大化(陣列化設計)

　　3D折疊結構應用

　　注：需平衡制造成本與裝配成本的消長關系。

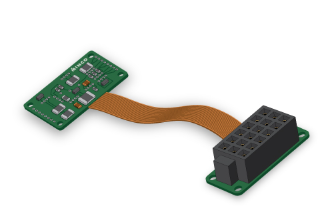

　　6、剛柔結合設計判定

　　采用剛柔結構的典型場景：

　　銅層≥6層

　　雙面SMT組裝需求

　　高可靠性通孔要求

　　典型失效模式

　　90%的現場故障源于彎曲區域，主要誘因包括：

　　動態彎曲半徑不足

　　安裝應力集中

　　環境腐蝕協同作用

　　解決方案框架：

　　? 提供完整的應用場景數據(溫度/化學暴露/機械載荷)

　　? 實施FMEA分析

　　? 采用專利緩沖層技術(Minco Flex-Shield?)

Minco是一家專注于柔性電路設計和制造的公司，擁有40多年的經驗，服務于醫療、航空航天和國防等領域。深圳市立維創展科技優勢分銷Minco產品，歡迎咨詢了解。
